工业设备模型定制：从图纸到可运转的“微缩工厂”

在工业品销售与技术传播的链条上，设备模型早已不是摆在会议室角落的装饰品。一套按 1:20 比例还原的常减压装置模型，能让评审专家在十分钟内看懂整套工艺流程；一台可联动运转的数控机床模型，能在展会现场替代无法搬运的实机完成演示。工业设备模型定制，正在从“做个小样”变成一项融合机械设计、工业设计与展示工程的复合型技术活。

一、需求侧的变化：模型承担的功能在增加

过去客户找到模型公司，需求通常只有一句话：照着图纸做出来，好看就行。如今的需求清单明显变长——要能拆装、要能动态演示、要能配合触控屏讲解工艺、还要能拆分成模块方便运输。据中国会展经济研究会发布的行业报告，国内经贸类展览数量已恢复至每年三千场以上，其中装备制造、能源化工、新能源三大板块的展位面积占比持续上升，而这类展商对展览展示模型的动态化需求比例明显高于消费品展。

需求升级带来两个直接后果：一是模型制作的介入时间提前，不少企业在产品定型阶段就同步启动工业模型设计；二是对精度的要求从“形似”转向“神似”，管路走向、阀门位置、设备开孔比例都要求可追溯。

二、技术路径：从三维数据到毫米级还原

一套成熟的机械模型制作流程，通常包含数据整理、结构拆分、零件加工、表面处理、装配调试五个阶段。技术要点集中在三处：

• 数据源处理：客户提供的 CAD 总装图往往包含数万个零件，需要先做轻量化与干涉检查，按展示视角删减内部不可见结构，再拆分出可独立加工的模块。
• 加工工艺匹配：外观件多用 SLA 光敏树脂打印与 CNC 精雕保证曲面精度，承力结构件用铝合金或 ABS 板材加工，大面积平台则采用激光切割亚克力拼装，公差一般控制在 ±0.2mm 以内。
• 动态机构集成：涉及运转演示的模型，需要嵌入微型伺服电机、PLC 控制模块与灯光系统，实现按脚本循环的动作序列，这一环节的调试时间往往占到总工期的三分之一。

三、时间与成本：一套模型背后的账

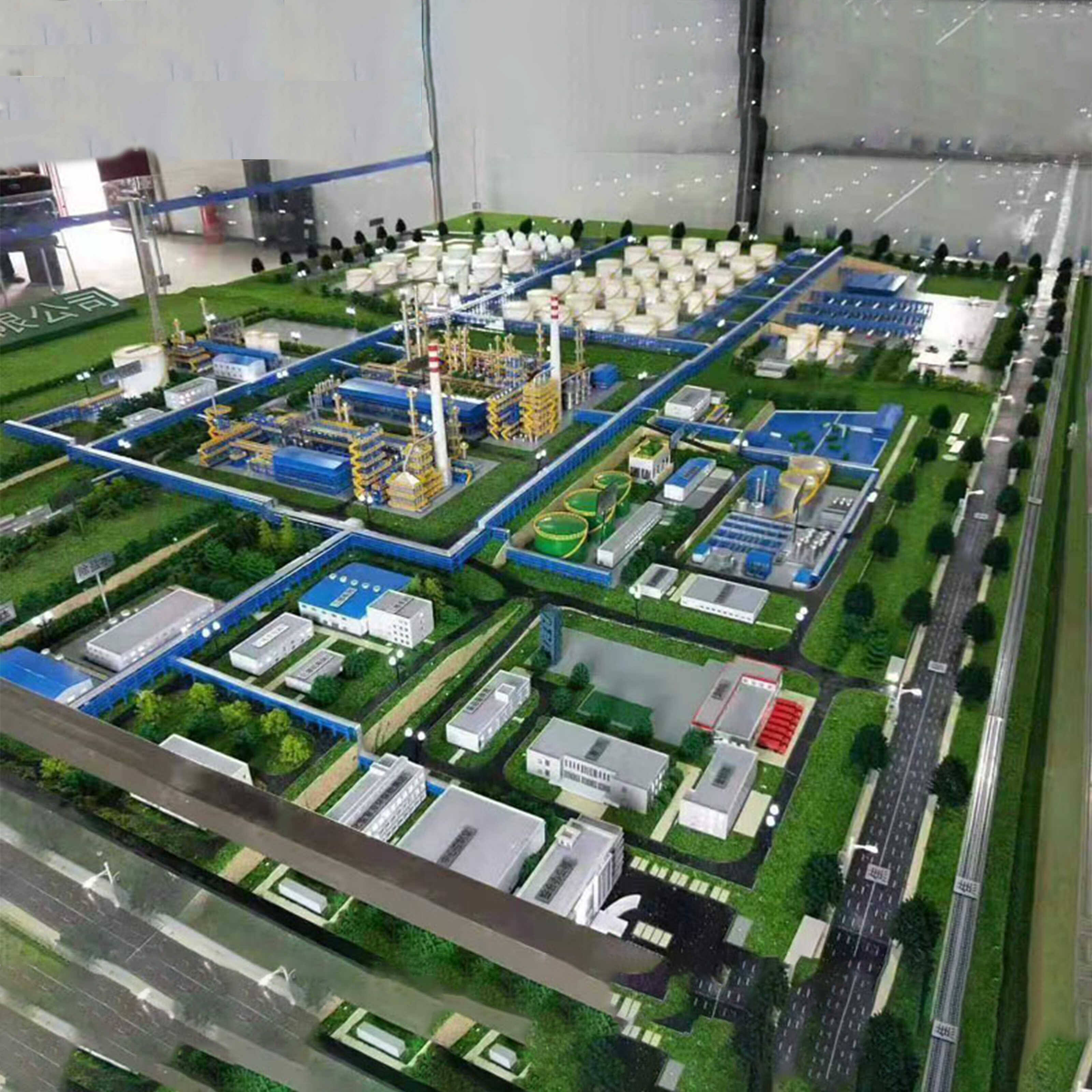

设备模型制作价格没有统一标准，但成本结构相对稳定。以一套中等复杂度的厂区沙盘模型为例：前期设计与数据整理约占 15%–20%，材料采购占 30% 左右，加工工时占 25%–30%，装配调试与包装运输占 20% 左右。工期方面，静态展示类模型通常需要 20–30 个工作日，具备动态演示功能的定制模型则普遍需要 45–60 天。真正影响报价的不是面积大小，而是零件数量、动态轴数以及表面处理等级——一台带六轴联动的机床模型，成本可能是同尺寸静态外壳模型的三到四倍。

四、一个案例：石化装置模型的三次修正

长三角某石化装备企业在投标一项炼化改造项目时，委托制作一套 1:30 的工艺流程模型。首版交付后客户提出三处修正：塔器裙座高度比实际低 8mm、换热器管束走向与最新版图纸不符、控制室与装置区的高差未体现。这三处问题都不影响“好看”，却会在技术评审中被专家一眼看穿。制作方重新调取 P&ID 图与三维模型逐项核对，第二版才通过验收。这个案例说明，工业设备模型定制的核心能力不在于会做模型，而在于能读懂工程图纸背后的逻辑。

五、选型建议：怎么判断一家模型公司的真实水平

• 看它是否主动索要三维源文件与工艺流程图，只接受图片参考的，通常做不了高精度还原。
• 看动态机构的实现方式，是成品的电动玩具模组，还是自主设计的传动结构。
• 看表面处理细节，焊缝、法兰螺栓、保温层纹理这些微观特征，是区分专业度最直观的标尺。
• 看是否提供分模块运输方案，大型厂区沙盘模型往往无法整体搬运，拆装设计要在制作阶段就完成。

位于上海的九兴模型设计长期服务装备制造、能源化工与科研院所客户，在工业模型设计、产品模型制作与沙盘模型制作方面积累了大量工程图纸转化经验。对于有定制需求的企业而言，与其在价格上反复比较，不如先确认对方是否具备把一张总装图翻译成可运转微缩系统的能力——这才是模型真正的价值所在。
